Kontrol Penyiram Tanaman Otomatis









1. Tujuan [KEMBALI]

  • Mengetahui dan Memahami penggunaan Aplikasi Dioda, Transistor Bipolar, Transistor Unipolar , dan Op-AMP dalam suatu rangkaian
  • Dapat membuat simulasi tugas besar dengan judul "Kontrol Penyiram Tanaman Otomatis"
  • Mampu Menjelaskan prinsip kerja dari Kontrol Penyiram Tanaman Otomatis

                ALAT

-Batterai



Baterai 9 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.


-Power supply




Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik

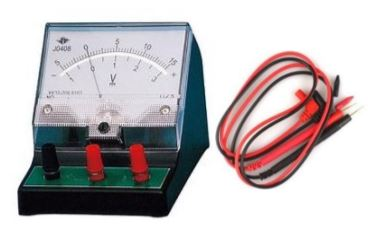

-Voltmeter





Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.



 -BAHAN


-Resistor



Specifications



Resistance (Ohms)

1K

Power (Watts)

0.25W, 1/4W

Tolerance

±5%

Packaging

Bulk

Composition

Carbon Film

Temperature Coefficient

350ppm/°C

Lead Free Status

Lead Free

RoHS Status

RoHS Compliant

-Relay






A. Konfigurasi PIN Relay

Nomor PIN

Nama Pin

Deskripsi

1

Coil End 1

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground

2

Coil End 2

Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground

3

Common (COM)

Common terhubung ke salah satu Ujung Beban yang akan dikontrol

4

Normally Close (NC)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu

5

Normally Open (NO)

Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu

B. Spesifikasi :

·                     Trigger Voltage (Voltage across coil) : 12V DC

·                     Trigger Current (Nominal current) : 70mA

·                     Maximum AC load current: 10A @ 250/125V AC

·                     Maximum DC load current: 10A @ 30/28V DC

·                     Compact 5-pin configuration with plastic moulding

·                     Operating time: 10msec Release time: 5msec

·                     Maximum switching: 300 operating/minute (mechanically)


-Transistor




 A. Spesifikasi :

Status

Active

Configuration

SINGLE

Feedback Cap-Max (Crss)

3.0  pF

FET Technology

JUNCTION

JEDEC-95 Code

TO-18

JESD-30 Code

O-MBCY-W3

Number of Elements

1.0

Number of Terminals

3

Operating Mode

DEPLETION MODE

Operating Temperature-Max

150.0  Cel

Package Body Material

METAL

Package Shape

ROUND

Package Style

CYLINDRICAL

Peak Reflow Temperature (Cel)

NOT SPECIFIED

Polarity/Channel Type

N-CHANNEL

Power Dissipation-Max (Abs)

0.3  W

Qualification Status

Not Qualified

Sub Category

Other Transistors

Surface Mount

NO

Terminal Form

WIRE

Terminal Position

BOTTOM

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Transistor Element Material

SILICON

 B. Konfigurasi Pin :

1. Drain

2. Source

-Sensor Sensor Soil Moisture





      Spesifikasi dari Sensor Soil Moisture :

          ·         Tegangan Operasi: 3.3V hingga 5V DC

          ·         Operasi Saat Ini: 15mA

·         Output Digital - 0V hingga 5V, Level pemicu yang dapat disesuaikan dari preset

·         Output Analog - 0V hingga 5V berdasarkan radiasi infra merah dari nyala api yang jatuh pada sensor

·         LED menunjukkan keluaran dan daya

·         Ukuran PCB: 3,2 cm x 1,4 cm

·         Desain berbasis LM393

·         Mudah digunakan dengan Mikrokontroler atau bahkan dengan IC Digital / Analog normal

·         Kecil, murah, dan mudah didapat



Konfigurasi Sensor Soil Moisture  :


-LED



a. Spesifikasi :

* Superior weather resistance

* 5mm Round Standard Directivity

* UV Resistant Eproxy

* Forward Current (IF): 30mA

* Forward Voltage (VF): 1.8V to 2.4V

* Reverse Voltage: 5V

* Operating Temperature: -30℃ to +85℃

* Storage Temperature: -40℃ to +100℃

* Luminous Intensity: 20mcd

b. Konfigurasi Pin :

* Pin 1 : Positive terminal of LED

* Pin 2 : Negative terminal of LED

-Touch Sensor
                Spesifikasi Touch Sensor
                     Sentuhan kapasitif TTP223 on-board pada IC induksi ikatan tunggal;

                  •         Indikator level dewan;

                  •         Tegangan kerja: 2,0 V hingga 5,5 V;

                  •         Ukuran papan PCB: 29mm x 16mm.


-Water Level Sensor

Water level sensor berfungsi untuk mendeteksi ketinggian air.

Konfigurasi pin water level sensor

"S" stand for signal input
"+" stand for power supply
"-" stand for GND

Spesifikasi water level sensor

1. Tegangan kerja: 5V
2. Bekerja Saat Ini: <20ma br=""> 3. Antarmuka: Analog
4. Lebar deteksi: 40mm × 16mm
5. Suhu Kerja: 10 ℃ ~ 30 ℃
6. Berat: 3g
7. Ukuran: 65mm × 20mm × 8mm
8. Antarmuka yang kompatibel dengan Arduino
9. Konsumsi daya rendah
10. Sensitivitas tinggi
11. Sinyal tegangan keluaran: 0 ~ 4.2V

Aplikasi water level sensor

1. Mendeteksi curah hujan Rainfall detecting
2. Kebocoran cairan
3. Kepenuhan tank air

Grafik respon water level sensor

-Rain Sensor


Rain sensor berfungsi untuk mendeteksi kebocoan dari tank air.

Konfigurasi pin rain sensor



Spesifikasi rain sensor

1. Konsumsi daya sangat sedikit
2. Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis nikel dan dengan kualitas tinggi pada kedua sisinya
3. Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan terhadap korosi
4. Tegangan kerja masukan sensor 3.3V – 5V
5. Menggunakan IC comparator LM393 yang stabil
6. Output dari modul comparator dengan kualitas sinyal bagus lebih dari 15mA
7. Dilengkapi lubang baut untuk instalasi dengan modul lainnya
8. Terdapat potensiometer yang berfungsi untuk mengatur sensitifitas sensor
9. Terdapat 2 Output yaitu digital (0 dan 1) dan analog (tegangan)
10. Dimensi PCB yaitu 3.2 cm x 1.4 cm

Grafik respon rain sensor





 - Sensor GP2D120


        Sensor infrared ranger Sharp GP2D120 memiliki kemampuan membaca jarak 4-30 cm. Namun, hasil konversi A/D tidak linier. Artinya, tegangan output sensor tidak berbanding lurus dengan jarak hasil pengukuran.


-MOTOR DC








A. Konfigurasi PIN

No:

Pin Name

Description

1

Terminal 1

A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor

2

Terminal 2



-Logicstate


-Ground




Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

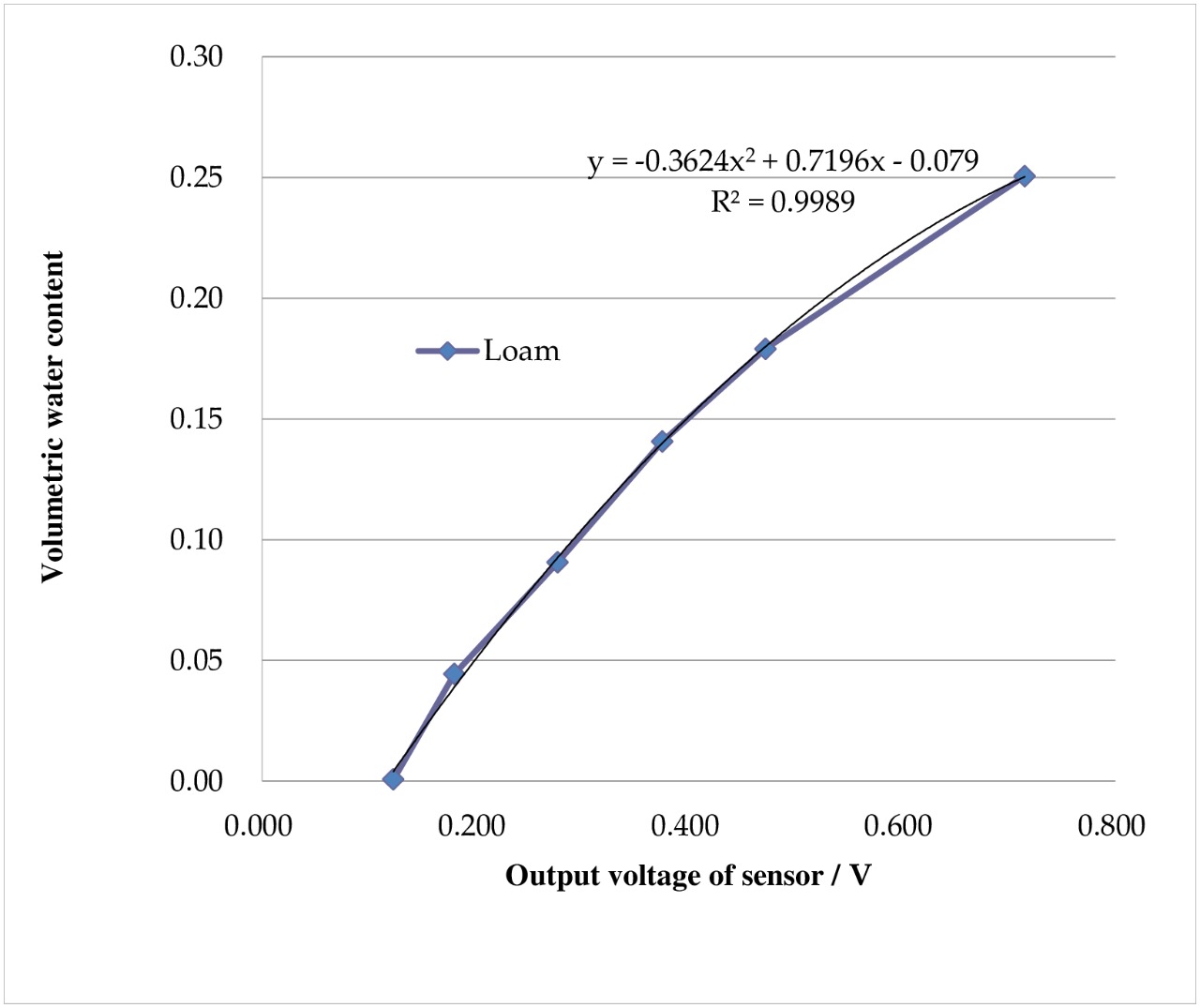

  • Sensor Soil Moisture

Soil Moisture Sensor merupakan module untuk mendeteksi kelembaban tanah, yang dapat diakses menggunakan microcontroller seperti arduino.Sensor kelembaban tanah ini dapat dimanfaatkan pada sistem pertanian, perkebunan, maupun sistem hidroponik mnggunakan hidroton.

Soil Moisture Sensor dapat digunakan untuk sistem penyiraman otomatis atau untuk memantau kelembaban tanah tanaman secara offline maupun online. Sensor yang dijual pasaran mempunyai 2 module dalam paket penjualannya, yaitu sensor untuk deteksi kelembaban, dan module elektroniknya sebagai amplifier sinyal.




                  Logo Sensor Soil Moisture di proteus:



  • Rain Sensor

Sensor hujan adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari.

Prinsip kerja dari modul sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula. Sehingga dapat dikoneksikan ke pin khusus Arduino yaitu Analog Digital Converter. Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital.

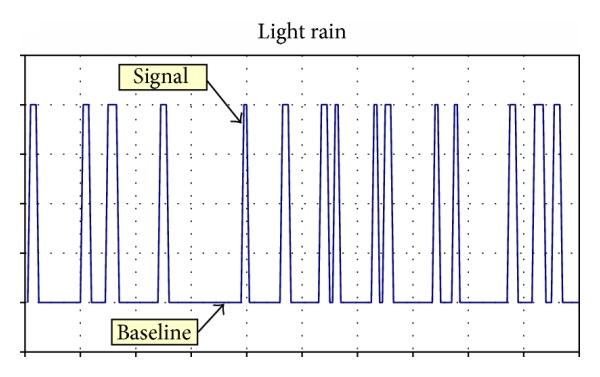

Grafik sensor hujan


  • Water Sensor
Fungsi utama dari water sensor adalah untuk menyimpan air untuk kebutuhan sehari-hari, terutama jika ada masalah kekurangan pasokan air, seperti listrik padam. Secara umum, toren air secara otomatis dikendalikan oleh mekanisme pengatur yang mengisi air ketika air di dalam toren hampir penuh.





  • Vibration Sensor

Sensor getaran adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.

Sensor-Getaran

Grafik Sensor Vibration :





See the source image

Sensor getaran dibagi menjadi dua macam yaitu :

A. Kontak

Sensor ini disebut juga cassing measurement. Sensor yang digunakan adalah sensor seismic   transduser, yaitu sensor yang digunakan untuk mengukur kecepatan dan percepatan. Untuk mengukur kecepatan menggunakan velocity probe dan velomitor probe, sedangkan untuk mengukur percepatan menggunakan sensor acceleration probe.

a. Velocity probe

1) Pengertian

Ujung sensor ini akan bersentuhan langsung dengan benda yang akan diukur fibrasinya, sensor ini berfungsi untuk mengukur getaran dari suatu alat atau mesin menggunakan kecepatan sebagai parameternya.

Adapun konstruksinya adalah sbb :

  1. Massa
  2. Kumparan
  3. Pegas
  4. Magnet permanen
  5. Damper Connector
  6. Cassing velocity probe

2) Prinsip Kerja

Prinsip kerja velocity probe sesuai dengan hukum fisika yaitu apabila suatu konduktor/kumparan yang dikelilingi oleh medan magnet kemudian koduktor bergerak terhadap medan magnet atau medan magnet bergerak terhadap konduktor maka akan menimbulkan suatu tegangan induksi pada konduktor. Apabila transducer ini ditempatkan pada bagian mesin yang bergetar, maka tranduser inipun akan ikut bergetar, sehingga kumparan yang ada di dalamnya akan bergerak relatif terhadap medan magnet sehingga akan menghasilkan tegangan listrik pada ujung kawat kumparannya. Dengan mengolah sinyal listrik dan transdusernya, maka getaran dapat diukur.

b. Acceleration Probe

1) Pengertian

Termasuk sensor kontak yang berfungsi untuk mengukur getaran dengan mengukur kecepatan dari mesin tersebut

2) Prinsip kerja

Pada acceleration probe terdapat Case insulator yang berkontak langsung dengan mesin yang hendak diperiksa, Case Insulator ini berfungsi sebagai transmitter atau yang menstransmisikan getaran dari mesin menuju piezoelectric sehingga piezoelectric mengalami tekanan yang sebanding dengan getaran yang diterima dari mesin. Getaran mekanis yang menimbulkan gaya akan mengenai bahan piezoelectric tersebut sehingga bahan piezoelectric tersebut menghasilkan muatan listrik. Tetapi arus listrik yang dihasilkan oleh piezoelectric ini sangat kecil, sehingga diperlukan alat lain agar menghasilkan muatan  listrik yang standard. Karena muatan listrik yang ditimbulkan oleh piezoelectrik sangat kecil maka didalamnya dipasang rangkaian electronik/amplifier yang dapat membangkitkan muatan agar muatan listrik yang dihasilkan oleh bahan piezoelectric menjadi lebih besar. Besar muatan listrik yang dihasilkan oleh bahan piezo electric sebesar picocoulombs per g. Sedangkan besarnya sinyal yang dihasilkan setelah didalamnya dipasang penguat, mempunyai sensitivitas 50 mv per g.

3) Kelebihan

  • Ukuran sangat kecil dan ringan, sehingga cocok untuk dibawa kemana-mana dan bisa dibawa ke tempat kerja yang sempit
  • Sangat sensitive terhadap frekuensi tinggi, karena accelerator probe memiliki range frekuensi yang tinggi sebesar lebih dari 20 KHz
  • Dapat digunakan pada temperatur tinggi, yaitu sampai temperature kurang lebih 500 derajat C
  • Harganya lebih murah dibanding velocity dan displacement probe

B. Non – Kontak

Sensor non-kontak biasanya disebut Shaft Relative Measurement. Sensor yang digunakan adalah proximity probe ( Eddy current probe ). Untuk proxymity probe, yang diukur adalah perpindahannya. Untuk sensor non-kontak, probe dan mesin atau media tidak bersentuhan langsung. Untuk menggunakan sensor proximity probe ada beberapa syarat yang harus terpenuhi agar dapat menghasilkan pengukuran yang presisi, diantaranya adalah :

  • Roundness (kelingkaran) dari mesin yang akan diukur harus bagus untuk menghasilan bacaan yang bagus pula
  • Run out

 Spesifikasi sensor getar :



Simbol sensor getar :



Touch Sensor

    Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Simbol Touch Sensor:



Grafik sensor touch






Touch Sensor

    Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Simbol Touch Sensor:



Grafik sensor touch




  • Sensor GP2D120


 Sensor infrared ranger Sharp GP2D120 memiliki kemampuan membaca jarak 4-30 cm. Namun, hasil konversi A/D tidak linier. Artinya, tegangan output sensor tidak berbanding lurus dengan jarak hasil pengukuran.

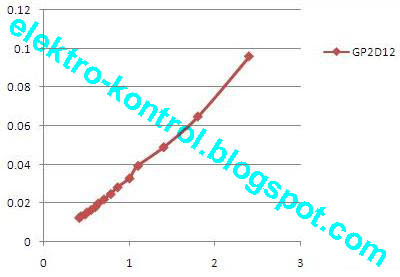

Berdasarkan datasheet GP2D12 perbandingn tegangan keluaran sensor dengan jarak adalah sebagai berikut:


Tetapi menurut application note sensor GP2D12 mempunyai hubungan yang cukup linear antara tegangan keluaran sensor (Vout) dengan 1/(distance+K), K bernilai 0,42 untuk tipe GP2D12. Berukut adalah grafik hubungannya:





  NPN

Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.

Rumus dari Transitor adalah :

hFE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

hFE = arus yang dicapai



Simbol NPN di proteus :

  Relay

        Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.


Kapasitas Pengalihan Maksimum:

      Simbol Relay di Proteus:



Battery

Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Hampir semua perangkat elektronik yang portabel seperti handphone, laptop, dan maianan remote control menggunakan baterai sebagai sumber listriknya. Dengan adanya baterai, sehingga tidak perlu menyambungkan kabel listrik ke terimanal untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Setiap baterai terdiri dari terminal positif (Katoda) dan terminal negatif (Anoda) serta elektrolit yang berfungsi sebagai penghantar. Output arus listrik dari baterai adalah arus searah atau disebut juga dengan arus DC (Direct Current). Pada umumnya, baterai terdiri dari 2 jenis utama yakni baterai primer yang hanya dapat sekali pakai (single use battery) dan baterai sekunder yang dapat diisi ulang (rechargeable battery).

Simbol battery di proteus:

Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.

Rumus Resistor:

Seri : Rtotal = R1 + R2 + R3 + ….. + Rn

Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

Simbol Resistor:


LED

LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronik yang tidak asing lagi di kehidupan manusia saat ini. LED saat ini sudah banyak dipakai, seperti untuk penggunaan lampu permainan anak-anak, untuk rambu-rambu lalu lintas, lampu indikator peralatan elektronik hingga ke industri, untuk lampu emergency, untuk televisi, komputer, pengeras suara (speaker), hard disk eksternal, proyektor, LCD, dan berbagai perangkat elektronik lainnya sebagai indikator bahwa sistem sedang berada dalam proses kerja, dan biasanya berwarna merah atau kuning. LED ini banyak digunakan karena komsumsi daya yang dibutuhkan tidak terlalu besar dan beragam warna yang ada dapat memperjelas bentuk atau huruf yang akan ditampilkan. dan banyak lagi

Pada dasarnya LED itu merupakan komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mampu memencarkan cahaya. LED merupakan produk temuan lain setelah dioda. Strukturnya juga sama dengan dioda, tetapi belakangan ditemukan bahwa elektron yang menerjang sambungan P-N. Untuk mendapatkna emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

   Rumus mencari resistor pada LED:

            R = (VS – VL) / I

Dimana :
R   = Nilai Resistor yang diperlukan (dalam Ohm (Ω))
VS = Tegangan Input (dalam Volt (V))
VL = Tegangan LED (dalam Volt (V))
I    = Arus Maju LED (dalam Ampere (A))

                 Simbol LED di Proteus:



      Ground

adalah suatu sistem instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah sehingga istilah sehari hari yang sering digunakan yaitu pentanahan atau arde.

Simbol ground di proteus :



          . Motor DC

Motor DC adalah motor listrik yang memerlukan suplai tegangan arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Motor arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/directunidirectional.

Motor DC adalah piranti elektronik yang mengubah energi listrik menjadi energi mekanik berupa gerak rotasi. Pada motor DC terdapat jangkar dengan satu atau lebih kumparan terpisah. Tiap kumparan berujung pada cincin belah (komutator). Dengan adanya insulator antara komutator, cincin belah dapat berperan sebagai saklar kutub ganda (double pole, double throw switch). Motor DC bekerja berdasarkan prinsip gaya Lorentz, yang menyatakan ketika sebuah konduktor beraliran arus diletakkan dalam medan magnet, maka sebuah gaya (yang dikenal dengan gaya Lorentz) akan tercipta secara ortogonal diantara arah medan magnet dan arah aliran arus. Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.

Simbol motor DC di proteus:


Logic Toggle

berfungsi sebagai untuk memutuskan alur energi yg menyambung ke IC, atau untuk menghubungkannya. Jadi logic toggle pada dasarnya adalah alat penyambung atau pemutus alur.

Simbol Logic Toggle di proteus :



A. Prosedur  Percobaan

1. Buka aplikasi proteus
2. Siapkan alat dan bahan pada library proteus rangkaian ini
3. Rangkai setiap komponen
4. Ubah spesifikasi komponen sesuai kebutuhan
5. Jalankan simulasi rangkaian

B. Gambar Rangkaian

Rangkaian keseluruhan

Rangkaian dengan Soil Moisture Sensor

Rangkaian dengan Rain Sensor



Rangkaian dengan Water Sensor

Rangkaian dengan Touch Sensor

Rangkaian dnegan Vibriation Sensor

Rangkaian dengan Sensor gp2d120 (sensor jarak)

C. Prinsip Kerja

-Prinsip Kerja Sensor Soil
Sensor  soil berfungsi untuk mendeteksi kelembaban keadaan tanah. Letaknya menancap pada tanah. Ketika potensiometer nya <= 70% yakni tanah dalam keadaan basah maka tidak akan ada arus yang mengalir hal ini menandakan lembab  sehingga tanaman tidak perlu disiram. Ketika soil sensor sensor aktif ( tanah kering  ) ditandai dengan potensiometer >70%maka sensor akan mengeluarkan tegangan sebesar +3,53V lalu di umpankan ke kaki non inverting OPAMP dan dibandingkan dengan kaki inverting karena tegangan pada kaki non inverting lebih besar maka output OPAMP plus saturasi(+) ,V referensi didapat dari Vref = Persentase potensiomneter X tegangan pada potensiometer . Rangkaian ini adalah detector non inverting dengan Vout = Aol (V1-V2). AOL untuk Op-amp 1458 sama seperti op amp lainnya, dimana terjadi penguatan yang tak terhingga kira kira 100.000 kali. Maka berlakulah rumus Vsaturasi = Vs-2.  lalu arus mengalir ke resistor lalu ke kaki base trasintor sehingga tegangan pada kaki base transistor sebesar 0,85 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON ,sehingga switch relay bergeser dari kanan ke kiri lalu ke batrai 12V dan motor bergerak sehingga pompa hidup dan tanah disiram.

-Prinsip Kerja Sensor Rain

Sensor rain berfungsi untuk mendeteksi terjadinya hujan atau tidak. Letaknya berada di atas atap teras.  Ketika air hujan jatuh ke atas atap maka sensor akan berlogika 1. Arus dari sumber tegangan sebesar +7V masuk ke sensor hujan. Sehingga arus mengalir melewati resistor 10kohm dan masuk ke kaki non inverting amplifier. Rangkaian ini berjenis non inverting amplifier yang mana pada kaki non invertingnya terbaca Vin sebesar +5V dan pada kaki invertingnya terdapat RF dan RI. Yang mana rumus dari Vout = (Rf/Ri + 1) Vi. Vout = (10/10 + 1) 5 = 10V. Arus mengalir melewati R1 sebesar 10kohm menuju ke basis transistor. Terbaca tegangan pada basis transistor (VBE) sebesar +0,83V artinya transistor telah memenuhi syarat aktiv > 0,7V.  Transistor ini memakai Emiter bias karena ada resistor di kaki emiternya sebesar 100. Arus tadi akan mengalir melewati R7 dan sumber tegangan +9V. Setelah itu arus akan menuju relay, lalu ke kaki kolektor, emitor , melewati R6 dan ke ground. Dikarenakan transistor dan relay aktiv maka switch akan berpindah dari kanan ke kiri. Arus akan mengalir menuju batrai 12V dimana terdapat 2 percabangan. Cabang 1 mengalir menuju R2 yang fungsinya untuk menghidupkan LED biru. Cabang 2 mengalir ke motor sehingga motor berputar yang mengakibatkan pintu teras tertutup sehingga hujan tidak membanjiri teras tanaman.

Sensor Touch

Sensor Touch  berfungsi untuk mendeteksi terjadinya ada atau tidaknya sentuhan. Letaknya berada di dalam ruangan. Ketika ada seseorang yang menyentuh maka teras tanaman tadi akan terbuka, sensor akan berlogika 1. Arus dari sumber tegangan sebesar +7V masuk ke sensor hujan. Sehingga arus mengalir melewati resistor 10kohm dan masuk ke kaki non inverting amplifier. Rangkaian ini berjenis non inverting amplifier yang mana pada kaki non invertingnya terbaca Vin sebesar +5V dan pada kaki invertingnya terdapat RF dan RI. Yang mana rumus dari Vout = (Rf/Ri + 1) Vi. Vout = (10/10 + 1) 5 = 10V. Arus mengalir melewati R3  sebesar 1kohm menuju ke basis transistor. Terbaca tegangan pada basis transistor (VBE) sebesar +0,83V artinya transistor telah memenuhi syarat aktiv > 0,7V.  Transistor ini memakai Emiter bias karena ada resistor di kaki emiternya sebesar 100. Arus tadi akan mengalir melewati R14 dan sumber tegangan +15V. Setelah itu arus akan menuju relay, lalu ke kaki kolektor, emitor , dan ke ground. Dikarenakan transistor daktiv maka relay akan berpindah dari bawah ke atas yang menghubungan rangkaian antara sensor rain dan touch.

-Prinsip Kerja Water sensor

Water sensor berfungsi untuk mendeteksi tangki air dalam keadaan kosong atau penuh. Letaknya pada tangki air. Ketika potensiometer nya <= 80% yakni air tinggi/penuh maka tidak akan ada arus yang mengalir hal ini menandakan tangki dalam keadaan penuh sehingga tidak perlu diisi. Ketika water level sensor aktif ( air rendah ) ditandai dengan potensiometer >80%maka sensor akan mengeluarkan tegangan sebesar 4,02 lalu di umpankan ke kaki non inverting OPAMP dan dibandingkan dengan kaki inverting karena tegangan pada kaki non inverting lebih besar maka output OPAMP plus saturasi(+) ,V referensi didapat dari Vref = Persentase potensiomneter X tegangan pada potensiometer . Rangkaian ini adalah detector non inverting dengan Vout = Aol (V1-V2). AOL untuk Op-amp 3403 sama seperti op amp lainnya, dimana terjadi penguatan yang tak terhingga kira kira 100.000 kali. Maka berlakulah rumus Vsaturasi = Vs-2.  lalu arus mengalir ke resistor lalu ke kaki base trasintor sehingga tegangan pada kaki base transistor sebesar 0,85 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON ,sehingga switch relay bergeser dari kanan ke kiri lalu ke batrai 12V dan motor bergerak sehingga pompa air hidup dan air terisi.

-Prinsip Kerja Vibration Sensor

Sensor Vibration berfungsi untuk mendeteksi ada atau tidaknya getaran (Gempa). Letaknya berada di tangki air.  Ketika terdeteksi terjadinya getaran berupa gempa maka sensor akan berlogika 1. Arus dari sumber tegangan sebesar +7V masuk ke sensor vibriation. Sehingga arus mengalir melewati resistor 10kohm dan masuk ke kaki non inverting amplifier. Rangkaian ini berjenis non inverting amplifier yang mana pada kaki non invertingnya terbaca Vin sebesar +5V dan pada kaki invertingnya terdapat RF dan RI. Yang mana rumus dari Vout = (Rf/Ri + 1) Vi. Vout = (10/10 + 1) 5 = 10V. Arus mengalir melewati R25 sebesar 10kohm menuju ke basis transistor. .  Transistor ini memakai Emiter bias karena ada resistor di kaki emiternya sebesar 10kohm. Arus tadi akan mengalir melewati R27 dan sumber tegangan +15V. Setelah itu arus akan menuju relay, lalu ke kaki kolektor, emitor , melewati R26 dan ke ground. Dikarenakan transistor dan relay aktiv maka switch akan berpindah dari kanan ke kiri. Arus akan mengalir menuju batrai 9V lalu menggerakkan motor dan pipa akan tertutup secara otomatis sehingga menghindari terjadinya kebocoran pada tangki.

Sensor GP2D120

Letaknya berada di tepi taman yang berfungsi untuk mendeteksi ketika hewan mendekat. Ketika jarak <7m maka arus dari sumber tegangan sebesar +8V akan masuk ke sensor GP2D120. Sehingga arus mengalir menuju ke kaki non inverting op-amp. Tegangan yang terbaca pada kaki non inverting op-amp sebesar +2,08V. Rangkaian yang dipakai adalah rangkaian detector non inverting dimana terdapat tegangan referensi(Vref) dan tegangan input(Vin) untuk menentukan Voutputnya. Rumus mencari Vref = Persentase potensiometer dikali sumber tegangan potensiometer sebesar +5V. Jika persentase pada  potensiometernya 40% makan Vref = 2V. Terdapat 2 kondisi., yang mana di saat Vin > Vref maka dari detector yang keluar adalah Vs += 15V. Sedangkan saat Vref>vin maka dari detector yang keluar adalah Vs = -15V.  Rumus Vout = AOL (V1-V2). Diketahui Aol untuk Op amp 741 sebesdar 200.000. Vout yang didapat terlalu besar sehingga berlaku Vout = Vs-2. Vs nya +15V-2 = +13V. Hampir mendekati +14V pada rangkaian. Lalu arus mengalir melewati R12 sebesar 10kohm menuju ke kaki basis transistor. Dapat dilihat VBE atau tegangan pada kaki basis transistor sebesar 0,9 V, ini sudah memenuhi syarat sebuah transistor aktiv yaknik harus > 0,7 V. Pada transistor ini memakai fixed bias karena ada resistor sebesar 220k yang terhubung dengan sumber tegangan sebesar +12V. Karena transistor telah aktiv maka arus dari sumber tegangan sebesar +12V akan mengalir menuju relay lalu ke kolektor, emitor dan ground. Karena transistor aktiv makan relay juga aktiv dan switch akan berpindah dari kanan ke kiri. lalu arus mengalir menuju batrai sebesar 12V yang akan menggerakkan motor. Dengan geraknya motor tadi maka telah terdeteksi hewan yang mendekat taman sehingga pagar akan tertutup untuk melindungi tanaman dari hewan.




5. Video [KEMBALI]





6. File Download [Kembali]

File HTML klik disini

File Rangkaian klik disini

File Video klik disini

Datasheet Resistor 10k klik disini

Datasheet Resistor 220 ohm klik disini

Datasheet Transistor NPN BC547 klik disini

Datasheet Motor DC klik disini

Datasheet Buzzer klik disini

Datasheet LED klik disini

Datasheet Relay 12V klik disini

Datasheet Sensor Soil Moisture klik disini

Datasheet Sensor Touch klik disini

Datasheet Sensor Water klik disini

Datasheet Sensor Rain klik disini

Datasheet Sensor Vibration klik disini

Datasheet Sensor Jarak(gp2d120) klik disini

Library Soil Moisture Sensor klik disini

Library Touch Sensor klik disini

Library Rain Sensor klik disini

Library Water Sensor klik disini

Library Vibration Sensor klik disini

DataSheet OP-Amp 741 klik disini

DataSheet Baterai 12V klik disini

Datasheet Potensiometer klik disini

Datasheet Motor DC klik disini

Datasheet Op-Amp 1458 klik disini

Datasheet Op-Amp 3403 klik disini

Datasheet Relay klik disini

Datasheet Inductor klik disini


Tidak ada komentar:

Posting Komentar

Smart Smoking Room Encoder Decoder

KONTROL SMART SMOKING ROOM [KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan ...
