Smart Smoking Room Encoder Decoder

KONTROL SMART SMOKING ROOM

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6. Link Download

1. Tujuan[Back]

• Memahami penggunaan encoder dan decoder
• Mampu membuat rangkaian dengan pengaplikasian encoder dan decoder

2. Alat dan Bahan[Back]

A. Alat

• 1. Power Suply



  2. Voltmeter DC



• 3. Baterai



           Gambar Baterai



B. Bahan

1. Resistor

Specifications
Resistance (Ohms)	10K, 500K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packagin	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Data sheet resistor:

2. Dioda 1N4001

Spesifikasi :

• Package Type: Available in DO-41 & SMD Packages
• Diode Type: Silicon Rectifier General Usage Diode
• Max Repetitive Reverse Voltage is: 1000 Volts
• Average Fwd Current: 1000mA
• Non-repetitive Max Fwd Current: 30A
• Max Power Dissipation is: 3W
• Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

3. Transistor NPN BC547

Spesifikasi :

Transistor Type : NPN

Voltage – Collector Emitter Breakdown (Max) : 45 V

Current- Collector (Ic) (Max) : 100mA

Power – Max : 625 mW

DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V

Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA

Frequency – Transition : 300MHz

Current- Collector Cutoff (Max) : -

Mounting Type : Through Hole

Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads

Packaging : Tape & Box (TB

Lead Free Status : Lead Free

RoHs Status : RoHs Compliant

4. OP AMP LM741

 Spesifikasi

• Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
• Gain tegangan besar adalah 100 dB
• Lebar pita lebar adalah 1MHz
• Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
• Rentang catu daya tunggal adalah dari 3V ke 32V
• Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
• Penyaluran arus pasokan sangat rendah, yaitu 500 μA
• 2mV tegangan rendah i / p offset
• Mode umum rentang tegangan i / p terdiri dari ground
• Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar

5. Gerbang XOR 4030

Spesifikasi

• Wide supply voltage range: 3.0V to 15V
• Low power: 100 nW (typ.)
• Medium speed operation: tPHL = tPLH = 40 ns (typ.) at CL = 15 pF, 10V supply
• High noise immunity 0.45 VCC (typ.)

6. Gerbang NOT 7404

 Spesifikasi

7. POT- HG

Spesifikasi

• Type: Rotary a.k.a Radio POT
• Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
• Power Rating: 0.3W
• Maximum Input Voltage: 200Vdc
• Rotational Life: 2000K cycles

8. Sensor touch



A. Spesifikasi :

• Operating voltage 2.0V~5.5V
• Operating current @VDD=3V, no load
• At low power mode typical 1.5uA, maximum 3.0uA
• The response time max 220mS at low power mode @VDD=3V
• Sensitivity can adjust by the capacitance(0~50pF) outside
• Stable touching detection of human body for replacing traditional direct switch key
• Provides Low Power mode
• Provides direct mode、toggle mode by pad option(TOG pin) Q pin is CMOS output
• All output modes can be selected active high or active low by pad option(AHLB pin)
• After power-on have about 0.5sec stable-time, during the time do not touch the key pad, and the function is disabled
• Auto calibration for life at low power mode the re-calibration period is about 4.0sec normally, when key detected touch and released touch, the auto re-calibration will be redoing after about 16sec from releasing key
• The sensitivity of TTP223N-BA6 is better than TTP223-BA6’s. but the stability of TTP223N-BA6 is worse than TTP223-BA6’s.

9.Sensor Gas MQ2

Spesifikasi

• Sensitivitas tinggi dengan area deteksi luas
• Long life
• Detection gas : LPG, i-butane, Propane, Methane, Alkohol, Hidrogen
• Concentration : 200 - 5000 ppm (LPG dan Propane), 300 - 5000 ppm (Butane), 5000 - 20000 ppm (Methane), 300 - 5000 ppm (Hidrogen), 100 - 2000 ppm (Alkohol)
• Circuit Voltage (Vc) : 5V
• Heating Voltage (Vh)  : 1.4V-5V
• Heating Time Th (High) : 60s
• Heating Time Th (Low) : 90s
• Load Resistence (RL) : Adjustable
• Heater resistance (Rh) : 33 ohm
• Heater Consumption : <800 mW
• Sensing resistance : 3K ohm - 30K ohm (pada 1000 ppm iso Butane)
• Preheat time : >24 jam

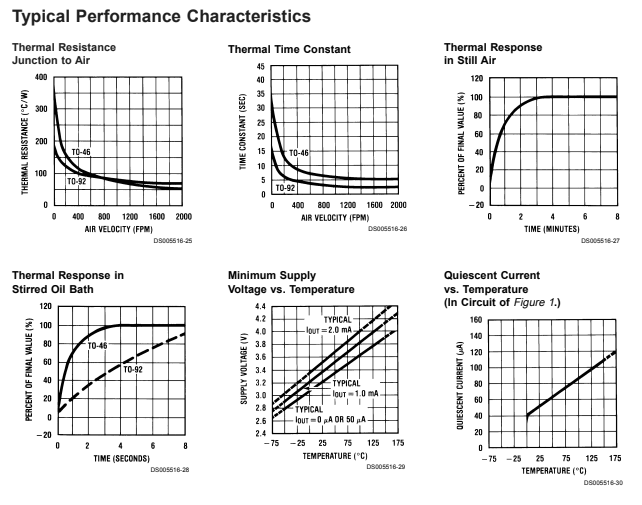

10. LM35

Spesifikasi LM35 :

• Dikalibrasi Langsung dalam Celcius (Celcius)
• Faktor Skala Linear + 10-mV / ° C
• 0,5 ° C Pastikan Akurasi (pada 25 ° C)
• Dinilai untuk Rentang Penuh −55 ° C hingga 150 ° C
• Cocok untuk Aplikasi Jarak Jauh
• Biaya Rendah Karena Pemangkasan Tingkat Wafer
• Beroperasi Dari 4 V hingga 30 V
• Pembuangan Arus Kurang dari 60-μA
• Pemanasan Mandiri Rendah, 0,08 ° C di Udara Diam
• Hanya Non-Linearitas ± ¼ ° C Tipikal
• Output Impedansi Rendah, 0,1 Ω untuk Beban 1-mA

11. Sensor PIR

• Jarak pendeteksian : +/- 6 m.
• Menggunakan 1 pin output.
• Dua jenis output :
  • Continuous high/low.
  • High-low pulse.
• Terdapat jumper konfigurasi pemilihan output.
• Menggunakan header 3x1 dengan pitch 2.54 mm.
• Tegangan kerja : 3.3 VDC - 5 VDC.
• Dimensi : 32.2 mm x 24.3 mm x 25.4 mm.
• Kompatibel dengan berbagai macam mikrokontroler.

12. 7 Segment Anoda

Spesifikasi

• Available in two modes Common Cathode (CC) and Common Anode (CA)
• Available in many different sizes like 9.14mm,14.20mm,20.40mm,38.10mm,57.0mm and 100mm (Commonly used/available size is 14.20mm)
• Available colours: White, Blue, Red, Yellow and Green (Res is commonly used)
• Low current operation
• Better, brighter and larger display than conventional LCD displays.
• Current consumption : 30mA / segment
• Peak current : 70mA

13. Decoder (IC 7447)

A. Spesifikasi

• has a broader Voltage range
• A variety of operating conditions
• internal pull-ups ensure you don't need external resistors
• Four input lines and seven output lines
• input clamp diode hence no need for high-speed termination
• comes with open collector output

14. Encoder  (IC 74147)

A. Spesifikasi

• It operates at 4.5V to 5.5 DC voltage.
• It delivers output current from low 70µA to high 8mA
• It operates at the temperature from -55℃ to 70℃
• Logic Case packaging type: DIP
• Mounting Type: Through Hole

15. Relay

 Spesifikasi :

• Trigger Voltage (Voltage across coil) : 5V DC
• Trigger Current (Nominal current) : 70mA
• Maximum AC load current: 10A @ 250/125V AC
• Maximum DC load current: 10A @ 30/28V DC
• Compact 5-pin configuration with plastic moulding
• Operating time: 10msec Release time: 5msec
• Maximum switching: 300 operating/minute (mechanically)

16. Motor DC

Specifications

• Standard 130 Type DC motor
• Operating Voltage: 4.5V to 9V
• Recommended/Rated Voltage: 6V
• Current at No load: 70mA (max)
• No-load Speed: 9000 rpm
• Loaded current: 250mA (approx)
• Rated Load: 10g*cm
• Motor Size: 27.5mm x 20mm x 15mm
• Weight: 17 grams

17. LED

Spesifikasi :

• Superior weather resistance
• 5mm Round Standard Directivity
• UV Resistant Eproxy
• Forward Current (IF): 30mA
• Forward Voltage (VF): 1.8V to 2.4V
• Reverse Voltage: 5V
• Operating Temperature: -30℃ to +85℃
• Storage Temperature: -40℃ to +100℃
• Luminous Intensity: 20mcd

18. Ground

    Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

3. Dasar Teori[Back]

• RESISTOR

Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :

Simbol Resistor

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :

Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :

1. Dua pita pertama dan kedua menentukan nilai dari resistansi

2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.

3. Dan terakhir, pita keempat menentukan nilai toleransi.

Rumus Resistor:

Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n

Dimana :
Rtotal = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n

Dimana :
R_total = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

• Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Gambar Simbol Dioda

Cara Kerja Dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

B. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

C. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

3. Rumus

• Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

Simbol Transistor NPN BC547

Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

Rumus dari Transitor adalah :

h_FE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

h_FE = arus yang dicapai

Rumus dari Transitor adalah :

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Karakteristik Output

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor

 Pemberian bias

        Ada beberapa macam rangkaian pemberian bias, yaitu:

 1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.

2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.

• OP-AMP

Simbol





Berfungsi sebagai penguat atau pembanding tegangan input dengan output.





Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu



Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu


Inverting Amplifier

 Rumus:

NonInverting

 Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang

• Gerbang NOT (IC 7404)



Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.

Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1"

• Gerbang Logika XOR (IC 4030)

    Gerbang XOR adalah kombinasi dari gerbang-gerbang logika yang komplek yang digunakan untuk membentuk rangkaian logika aritmatika, komparator dan rangkaian untuk mendeteksi error. Gerbang logika Ex-OR disimbolkan seperti pada gambar berikut ini. Dalam bentuk aljabar Boolean, logika Ex-OR dapat dituliskan seperti berikut ini. Gerbang logika Ex-OR biasanya digunakan untuk membuat rangkaian operasi  aritmatika dan perhitungan khusus Adder dan Half-Adder. Gerbang logika Ex-OR dapat berfungsi sebagai “carry-bit” atau sebagai kontroller inverter, di mana salah satu input melewatkan data biner dan input lainnya berfungsi sebagai pemberi signal kontrol.
Tabel kebenaran untuk logika Ex-OR adalah

• Decoder (IC 7447)

    IC BCD 7447 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 7447 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.

    IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 7447.

Konfigurasi Pin Decoder:

a. Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama     pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja    dengan logika High=1.

b. Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang    diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan    aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.

c. Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low,        sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.

d. Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

e. Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 7447, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 7447 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.

TruthTable

• Encoder 74147

    IC 74147 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74147, Diagram Sirkuit Internal IC 74147, dan tabel Truth atau tabel fungsi IC 74147.

Here, you can see the truth table of IC 74147

• Sensor Sentuh

1. Pengertian sensor sentuh

    Sensor sentuh pada dasarnya adalah saklar dengan berbagai macam variasi bentuknya, penggunaan sensor sentuh disini digunakan untuk menutup garasi.

2. Cara Kerja Sensor Sentuh :

    Cara kerja sensor sentuh adalah active low, karena rangkaian ini mengggunakan resistor, resistor pulp up dan pulp down, rangkaian pulp up berisfat active low mengeluarkan sinyal 1 kecuali saat saklar aktif, namun sebaliknya resistor pulp down akan akrif jika mengeluarkan sinyal 0 kecuali saat saklar tidak aktif.

Jika rangkaian mengeluarkan sinyal 1 saat tombol tidak ditekan, namun jika sungut tertekan maka sinyal output akan menjadi 0 karena dihubungkan dengan ground.

3. Jenis sensor sentuh

    sensor sentuh pada dasarnya adalah saklar limit switch dan microswitch( saklar spdt) dengan berbagai macam bentuk variasinya, sensor sentuh biasanya digunakan yaitu transistor pulp up bersifat active low yang berarti rangkaian mengeluarkan sinyal 1 kecuali saklar aktif, saklar down yaitu bersifat kebalikan dari saklar pulp up yaitu bersifat active low yaitu rangkaian mengeluarkan sinyal 0 kecuali saat saklar aktif, nilai resistor pada pulp down bekisar antara 1-10kq

4. Grafik Respon Sensor Sentuh

Grafik respon:

• Sensor suhu LM35


  Berikut ini adalah karakteristik dari sensor LM35:

  • Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
  • Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC
  •  Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
  •  Bekerja pada tegangan 4 sampai 30 volt.
  •  Memiliki arus rendah yaitu kurang dari 60 µA.
  •  Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
  •  Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
  •  Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

  adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
          Sensor suhu ini terkalibrasi dalam satuan celcius dan mampu membaca nilai suhu dari 0˚C100˚C dan memiliki paraeter bahwa setiap kenaikan 1˚C tegangan keluaran naik sebesar 10mV dengan batas maksimal keluaran sensor adalah 1,5V pada suhu 150˚C. Pada perancangan menggunakan mikrokontroler ATmega8535, ADC yang digunakan adalah 10 bit, artinya data yang dihasilkan dari konversi adalah 0-1023. Untuk mengeluarkan output ADC dari mikrokontroler menggnakan rumus sebagai berikut : Hasil konversi ADC = (Vin*1024)/Vref Hasil output sensor kemudian akan diolah oleh mikrokontroler ATmega8535 yang kemudian nilainya akan ditampilkan pada layar lcd. Pada perancangan kakikakinya, kaki 1 terhubung power (0-5V), pin 2 sebagai output sensor yang akan terhubung dengan mikrokontroller ATmega8535, sedangkan pin 3 terhubung dengan ground.




  Spesifikasi LM35 :

  ·         Dikalibrasi Langsung dalam Celcius (Celcius)

  ·         Faktor Skala Linear + 10-mV / ° C

  ·         0,5 ° C Pastikan Akurasi (pada 25 ° C)

  ·         Dinilai untuk Rentang Penuh −55 ° C hingga 150 ° C

  ·         Cocok untuk Aplikasi Jarak Jauh

  ·         Biaya Rendah Karena Pemangkasan Tingkat Wafer

  ·         Beroperasi Dari 4 V hingga 30 V

  ·         Pembuangan Arus Kurang dari 60-μA

  ·         Pemanasan Mandiri Rendah, 0,08 ° C di Udara Diam

  ·         Hanya Non-Linearitas ± ¼ ° C Tipikal

  ·         Output Impedansi Rendah, 0,1 Ω untuk Beban 1-mA

  Cara Kerja Sensor Suhu LM35

  Dalam praktiknya proses antarmuka sensor LM35 dapat dikatakan sangat mudah. Pada IC sensor LM35 ini terdapat tiga buah pin kaki yakni Vs, Vout dan pin ground. Dalam pengoperasiannya pin Vs dihubungkan dengan tegangan sumber sebesar antara 4 – 20 volt sementara pin Ground dihubungkan dengan ground dan pin Vout merupakan keluaran yang akan mengalirkan tegangan yang besarnya akan sesuai dengan suhu yang diterimanya dari sekitar.

  Prinsip kerja alat pengukur suhu ini, adalah sensor suhu difungsikan untuk mengubah besaran suhu menjadi tegangan, dengan kata lain panas yang ditangkap oleh LM35 sebagai sensor suhu akan diubah menjadi tegangan.



  Source:

  LM35 Datasheet

  Diagram sirkuit ditunjukkan di atas. Secara singkat, ada dua transistor di tengah gambar. Yang satu memiliki sepuluh kali luas emitor yang lain. Ini berarti ia memiliki sepersepuluh dari kerapatan arus, karena arus yang sama mengalir melalui kedua transistor. Ini menyebabkan tegangan melintasi resistor R1 yang sebanding dengan suhu absolut, dan hampir linier melintasi rentang yang kita pedulikan. Bagian "hampir" ditangani oleh sirkuit khusus yang meluruskan grafik tegangan versus suhu yang sedikit melengkung.

  Penguat di bagian atas memastikan bahwa tegangan di dasar transistor kiri (Q1) sebanding dengan suhu absolut (PTAT) dengan membandingkan keluaran kedua transistor. Amplifier di sebelah kanan mengubah suhu absolut (diukur dalam Kelvin) menjadi Fahrenheit atau Celsius, tergantung pada bagiannya (LM34 atau LM35). Lingkaran kecil dengan "i" di dalamnya adalah rangkaian sumber arus konstan. Kedua resistor dikalibrasi di pabrik untuk menghasilkan sensor suhu yang sangat akurat.

  Grafik:








• Sensor PIR

PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia

Diagram sebsor PIR:

PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia.

Sensor PIR ini bekerja dengan menangkap energi panas yang dihasilkan dari pancaran sinar inframerah pasif yang dimiliki setiap benda dengan suhu benda diatas nol mutlak. Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Prosesnya hampir sama seperti arus listrik yangterbentuk ketika sinar matahari mengenai solar cell.

Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.

• Sensor Gas MQ2

    Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke.

Sensor Gas MQ2 adalah sensor yang digunakan untuk mendeteksi gas yang mudah terbakar seperti LPG, propana, metana, karbon monoksida, hidrogen, dan beberapa gas lainnya. Prinsip kerja sensor ini didasarkan pada perubahan resistansi listrik dari elemen sensitif ketika terpapar gas yang diinginkan.

Sensor Gas MQ2 terdiri dari elemen sensitif yang terbuat dari bahan yang peka terhadap gas tertentu. Elemen sensitif ini biasanya terbuat dari bahan semikonduktor seperti SnO2 (timah dioksida). Ketika sensor terkena gas yang spesifik, gas-gas tersebut bereaksi dengan elemen sensitif dan mengubah resistansi listriknya.

Sensor Gas MQ2 juga memiliki komponen pemanas yang bertugas untuk memanaskan elemen sensitif. Pemanasan ini membantu dalam mendeteksi gas dengan lebih efektif dan meningkatkan responsivitas sensor terhadap gas yang diukur. Ketika elemen sensitif dipanaskan, ion-ion yang ada di dalamnya akan bergerak secara bebas, dan ketika gas yang spesifik masuk ke dalam sensor, reaksi kimia terjadi di permukaan elemen sensitif, mengubah jumlah elektron yang bergerak dan akhirnya mengubah resistansi listriknya.

Perubahan resistansi listrik diukur dan diinterpretasikan oleh sirkuit elektronik dalam sensor. Umumnya, sensor ini dilengkapi dengan komparator atau sirkuit pemrosesan lainnya yang membandingkan nilai resistansi dengan ambang batas tertentu. Jika resistansi melebihi ambang batas yang ditentukan, sensor mengeluarkan sinyal yang menandakan adanya keberadaan gas yang terdeteksi.

Penting untuk dicatat bahwa sensor Gas MQ2 hanya dapat mendeteksi gas-gas yang spesifik dan peka terhadap elemen sensitif yang digunakan. Setiap gas memiliki karakteristik reaktif yang berbeda terhadap elemen sensitif, oleh karena itu, sensor ini dirancang untuk mendeteksi gas tertentu dan tidak dapat mendeteksi semua jenis gas. Juga, sensor ini rentan terhadap gangguan dari gas-gas lain atau faktor lingkungan lainnya, seperti kelembaban atau suhu yang tinggi, yang dapat mempengaruhi akurasi deteksi gas.

 Sensor MQ2 memiliki symbol seperti gambar di bawah ini :

Gambar Simbol Sensor MQ2

Berikut ini adalah gambar grafik respon sensitifiras sensor MQ2

• Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.

• Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini :

Gambar Simbol Relay

Kapasitas Pengalihan Maksimum:

Cara Kerja Relay

1. Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point.
2. Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close.
3. Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.

• 7 Segment Anoda



    Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

    Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

    Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment Display

• Light Emitting Code (LED)

  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya

• Motor DC



    Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

    Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

• Voltmeter



    Voltmeter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

• Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

• Baterai



Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:

Gambar Simbol Baterai

• Power Supply

    Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

Gambar simbol power supply

4. Percobaan[Back]

4.1 Prosedur Percobaan

Step 1: Susun dan siapkan komponen-komponen yang akan digunakan
Step 2: Mulailah merangkai rangkaian
Step 3: Kemudian, buat simulasinya di proteus
Step 4: Terakhir, mencoba rangkaian yang dibuat dari proteus dengan men-runkannya

4.2 Rangkaian Simulasi

• Foto Rangkaian

• Prinsip Kerja

Kondisi 1

Sensor PIR dan Touch

Ketika sensor PIR belum mendeteksi adanya manusia yang mau masuk ruangan, maka logic state berlogika 0 sehingga ouput akan berlogika 0 dan masuk ke gerbang not U5:A dan juga diumpankan ke resistor R17. Pada gerbang not U5:A akan menjadi logika 1 dan masuk ke kaki XOR U9:B dan kaki XOR U9:B yang satu lagi terhubung ke ouput sensor Touch yang masih berlogika 0. Karena salah satu kaki pada gerbang XOR U9:B berlogika 1, maka outputnya berlogika 1 dan masuk ke kaki 1 encoder U20. Pada kaki 2 encoder U20 didapat dari ouput sensor LDR yang berlogika 0 yang terhubung ke gerbang NOT U5:F sehingga menjadi logika 1 dan diteruskan ke kaki encoder U20. Karena pada semua kaki encoder U20 berlogika high maka semua ouput yang dikeluarkan sesuai tabel kebenaran ialah  berlogika 1111 dan diteruskan ke gerbang NOT, sehingga menjadi berlogika 0000 yang akan masuk ke kaki input decoder U14 DCBA yang diteruskan ke seven segment common anoda dan menampilkan angka 0 yang menandakan kedua sensor belum mendeteksi adanya telur busuk.

Sensor Gas MQ2

Pada ouput sensor mq2 yang diumpankan resistor R17 dan masuk rangkaian fixed bias, tegangan VBE yang terbaca pada transistor Q6 ialah +0,20 V. Dengan tegangan segitu belum cukup untuk memenuhi syarat agar transistor aktif yakni diatas 0,6 atau diatas 0,7; sehingga transistor off dan tidak ada arus yang mengalir dari power supply yang diteruskan ke relay ke kaki collector ke kaki emittor dan diteruskan ke ground, sehingga relay tidak akif dan switch tidak berpindah dan LED D3 sebagai indikator tidak aktif yang menandakan sensor PIR belum mendeteksi adanya manusia dan motor juga belum aktif untuk membukakan pintu.

Kondisi 2

Sensor PIR dan Touch

Ketika sensor PIR  mendeteksi adanya manusia yang mau masuk ruangan, maka logic state berlogika 1 sehinga ouput akan berlogika 1 dan masuk ke gerbang not U5:A dan juga diumpankan ke resistor R17. Pada gerbang not U5:A akan menjadi logika 0 dan masuk ke kaki XOR U9:B dan kaki XOR U9:B yang satu lagi terhubung ke ouput sensor Touch yang masih berlogika 0. karena dua kaki pada gerbang XOR U9:B berlogika 0, maka ouputnya berlogika 0 dan masuk ke kaki 1 encoder U20. Pada kaki 2 encoder U20 didapat dari ouput sensor LDR yang berlogika 0 yang terhubung ke gerbang NOT U5:F sehingga menjadi logika 1 dan diteruskan ke kaki encoder U20. Karena hanya kaki 1 encoder U20 yang berlogika 0 dan yang lainnya berlogika high maka ouput yang dikeluarkan sesuai tabel kebenaran ialah berlogika 1110 dan diteruskan ke gerbang NOT, sehingga menjadi berlogika 0001 yang akan masuk ke kaki input decoder U14 DCBA yang diteruskan ke seven segment common anoda dan menampilkan angka 1 yang menandakan kedua sensor mendeteksi adanya telur busuk.

Sensor  Gas

Pada ouput sensor mq2 yang diumpankan resistor R17 dan masuk rangkaian fixed bias, tegangan VBE yang terbaca pada transistor Q6 ialah +0,81 V. Dengan tegangan segitu, cukup untuk memenuhi syarat agar transistor aktif yakni diatas 0,6 atau diatas 0,7; sehingga transistor on dan ada arus yang mengalir dari power supply yang diteruskan ke relay ke kaki collector ke kaki emittor dan diteruskan ke ground, sehingga relay  akif dan switch berpindah dari kiri ke kanan dan LED D3  sebagai indikator aktif yang menandakan sensor PIR  mendeteksi adanya manusia dan motor juga aktif untuk membukakan pintu.

Sensor Suhu LM35

Ketika sensor LM 35 belum mendeteksi adanya suhu diatas 27 derajat celcius , maka logic state berlogika 1 sehinga ouput akan berlogika 1 dan masuk ke gerbang not U5:A dan juga diumpankan ke resistor R17. Pada gerbang not U5:A akan menjadi logika 0 dan masuk ke kaki XOR U9:B dan kaki XOR U9:B yang satu lagi terhubung ke ouput sensor LDR yang masih berlogika 0. karena dua kaki pada gerbang XOR U9:B berlogika 0, maka ouputnya berlogika 0 dan masuk ke kaki 1 encoder U20. Pada kaki 2 encoder U20 didapat dari ouput sensor LDR yang berlogika 0 yang terhubung ke gerbang NOT U5:F sehingga menjadi logika 1 dan diteruskan ke kaki encoder U20. Karena hanya kaki 1 encoder U20 yang berlogika 0 dan yang lainnya berlogika high maka ouput yang dikeluarkan sesuai tabel kebenaran ialah berlogika 1110 dan diteruskan ke gerbang NOT, sehingga menjadi berlogika 0001 yang akan masuk ke kaki input decoder U14 DCBA yang diteruskan ke seven segment common anoda dan menampilkan angka 1 yang menandakan kedua sensor mendeteksi adanya telur busuk.

Sensor MQ2

Pada ouput sensor mq2 yang diumpankan resistor R17 dan masuk rangkaian fixed bias, tegangan VBE yang terbaca pada transistor Q6 ialah +0,81 V. Dengan tegangan segitu, cukup untuk memenuhi syarat agar transistor aktif yakni diatas 0,6 atau diatas 0,7; sehingga transistor on dan ada arus yang mengalir dari power supply yang diteruskan ke relay ke kaki collector ke kaki emittor dan diteruskan ke ground, sehingga relay  akif dan switch berpindah dari kiri ke kanan dan LED D3  sebagai indikator aktif yang menandakan sensor PIR  mendeteksi adanya manusia dan motor juga aktif untuk membukakan pintu.

5. Video[Back]

A. VIDEO SIMULASI RANGKAIAN

B. VIDEO MERANKAI RANGKAIAN

6. Link Download[Back]

• • Download File HTML klik disini
  • Download Rangkaian klik di sini
  • Download Video Simulasi klik disini
  • Donwload video merangkaian rangkaian klik disini
  • Download Data Sheet Resistor  klik disini
  • Download Data Sheet Dioda 1N4001 klik disini
  • Download Data Sheet Transistor NPN BC547 klik disini
  • Download Data Sheet Relay  klik disini
  • Download Data Sheet LM358 Klik Disini
  • Download Data Sheet LED klik disini
  • Download Data Sheet Motor DC klik disini
  • Download Data sheet Touch Sensor klik disini
  • Download Data Sheet Sensor Infrared klik disini
  • Download Data Sheet Sensor Gas MQ2 KLIK DISINI
  • Download Data Sheet LDR klik disini
  • Download Data Sheet XOR IC 4030: klik disini
  • Download Data Sheet NOT IC 7404 klik disini
  • Download Data Sheet Decoder 7447 [klik disini]
  • Download Data Sheet Encoder IC 74147 klik disini
  • Download Data Sheet Seven Segment [klik disini]
  • Download File Library Sensor MQ2 KLIK DISINI
  • Download File Library Touch Sensor klik disini
  • Download File Library Sensor Infrared klik Disini
