MUX DEMUX


Kontrol Smart Toilet


1. Tujuan[Back]
  • a. Mengetahui dan memahami aplikasi mux-demux

    b. Dapat membuat rangkaian aplikasi mux-demux

    c. Dapat menjelaskan prinsip kerja rangkaian aplikasi mux-demux yakni toilet otomatis

2. Alat dan Bahan[Back]
A. Alat
  • Baterai

           Gambar Baterai


  • Power Supply


B. Bahan

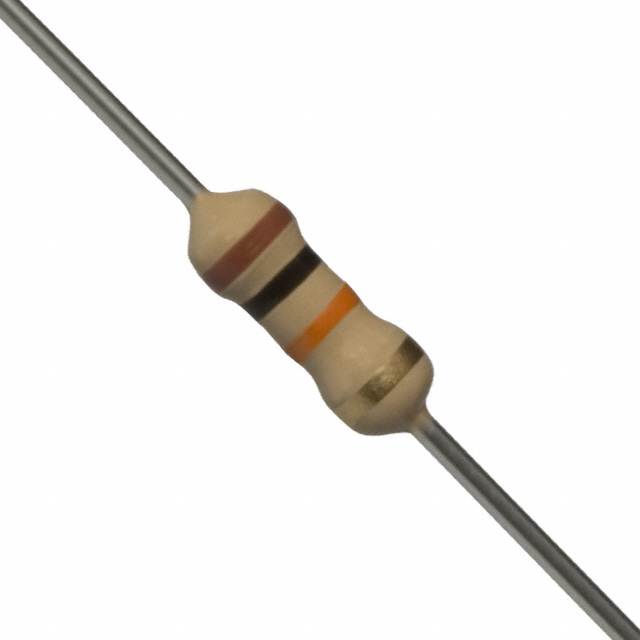

  • Resistor


Specifications
Resistance (Ohms)2,2K,10K,90K, 440K
Power (Watts)0.25W, 1/4W
Tolerance±5%
PackagingBulk
CompositionCarbon Film
Temperature Coefficient350ppm/°C
Lead Free StatusLead Free
RoHS StatusRoHS Compliant
  • Dioda 1N4001



Spesifikasi :
  • Package Type: Available in DO-41 & SMD Packages
  • Diode Type: Silicon Rectifier General Usage Diode
  • Max Repetitive Reverse Voltage is: 1000 Volts
  • Average Fwd Current: 1000mA
  • Non-repetitive Max Fwd Current: 30A
  • Max Power Dissipation is: 3W
  • Max Storage & Operating temperature Should Be: -55 to +175 Centigrade
  • Transistor NPN BC547

Spesifikasi :
Transistor Type : NPN
Voltage – Collector Emitter Breakdown (Max) : 45 V
Current- Collector (Ic) (Max) : 100mA
Power – Max : 625 mW
DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V
Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA
Frequency – Transition : 300MHz
Current- Collector Cutoff (Max) : -
Mounting Type : Through Hole
Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads
Packaging : Tape & Box (TB
Lead Free Status : Lead Free
RoHs Status : RoHs Compliant
  • Transistor 2N7000






    Spesifikasi dari 2N7000 :

             ·         Small signal N-Channel MOSFET

                   ·         Drain-Source Voltage (VDS) is 60V

                   ·         Continuous Drain Current (ID) is 200mA

                   ·         Pulsed Drain Current (ID-peak) is 500mA

                   ·         Gate threshold voltage (VGS-th) is 3V

                   ·         Gate-Source Voltage is (VGS) is ±20V

                   ·         Turn ON and Turn off time is 10ns each

                   ·         Available in To-92 Package


  • Sensor Infrared

Spesifikasi
  • 5VDC Operating voltage

  • I/O pins are 5V and 3.3V compliant

  • Range: Up to 20cm

  • Adjustable Sensing range

  • Built-in Ambient Light Sensor

  • 20mA supply current

  • Mounting hole

  • Size: 50 x 20 x 10 mm (L x B x H)

  •  Hole size: φ2.5mm

  • LM358




A. Spesifikasi
• Short Circuit Protected Outputs
• True Differential Input Stage
• Single Supply Operation: 3.0 V to 32 V
• Low Input Bias Currents
• Internally Compensated
• Common Mode Range Extends to Negative Supply
• Single and Split Supply Operation
• ESD Clamps on the Inputs Increase Ruggedness of the Device without Affecting Operation
• NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable
• These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS Compliant

  • Potentiometer (POT)

                  Spesifikasi Potentiometer:

    ·         Jenis: Rotary a.k.a Radio POT

    ·         Tersedia dalam nilai resistansi yang berbeda seperti 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.

    ·         Peringkat Daya: 0.3W

    ·         Tegangan Input Maksimum: 200Vdc

    ·         Kehidupan Rotasi: 2000K siklus

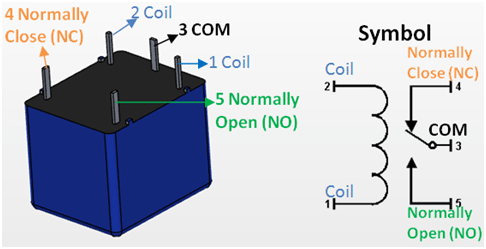

  • Relay


Spesifikasi :
  • Trigger Voltage (Voltage across coil) : 12V DC
  • Trigger Current (Nominal current) : 70mA
  • Maximum AC load current: 10A @ 250/125V AC
  • Maximum DC load current: 10A @ 30/28V DC
  • Compact 5-pin configuration with plastic moulding
  • Operating time: 10msec Release time: 5msec
  • Maximum switching: 300 operating/minute (mechanically)

  • Buzzer

 Spesifikasi Buzzer
1. Rated Voltage : 12V
2. DC Operating Voltage : 4 to 8V
3. DC Rated Current* : ≤30mA
4. Sound Output at 10cm* : ≥85dB
5. Resonant Frequency : 2300 ±300Hz
6. Tone : Continuous
7. Operating Temperature : -25°C to +80°C
8. Storage Temperature : -30°C to +85°C
9. Weight : 2g
*Value applying at rated voltage (DC)
    • LED

       Spesifikasi :

      * Superior weather resistance

      * 5mm Round Standard Directivity

      * UV Resistant Eproxy

      * Forward Current (IF): 30mA

      * Forward Voltage (VF): 1.8V to 2.4V

      * Reverse Voltage: 5V

      * Operating Temperature: -30℃ to +85℃

      * Storage Temperature: -40℃ to +100℃

      * Luminous Intensity: 20mcd

    • Motor DC

     DC Motor Specifications
    • Standard 130 Type DC motor
    • Operating Voltage: 4.5V to 9V
    • Recommended/Rated Voltage: 6V
    • Current at No load: 70mA (max)
    • No-load Speed: 9000 rpm
    • Loaded current: 250mA (approx)
    • Rated Load: 10g*cm
    • Motor Size: 27.5mm x 20mm x 15mm
    • Weight: 17 grams
    • Push Button Switch

    •  OP AMP LM358


    Spesifikasi

    • Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
    • Gain tegangan besar adalah 100 dB
    • Lebar pita lebar adalah 1MHz
    • Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
    • Rentang catu daya tunggal adalah dari 3V ke 32V
    • Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
    • Penyaluran arus pasokan sangat rendah, yaitu 500 μA
    • 2mV tegangan rendah i / p offset
    • Mode umum rentang tegangan i / p terdiri dari ground
    • Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar
    • 5. Multiplexer 4052


     Spesifikasi
    • 4-Channel Mux and Demux
    • 4:1 Multiplexer IC
    • 1:4 Demultiplexer IC
    • Supports both Analog and Digital Voltage
    • Nominal Voltage: 5V, 10V, 15V
    • Maximum Operating Voltage: 20V
    • Propagation Delay: 400ns at 5V
    • Available in 16-pin PDIP, CDIP,SOIC, TSSOP packages

    • Demultiplexer 4052




    Spesifikasi
    • 4-Channel Mux and Demux
    • 4:1 Multiplexer IC
    • 1:4 Demultiplexer IC
    • Supports both Analog and Digital Voltage
    • Nominal Voltage: 5V, 10V, 15V
    • Maximum Operating Voltage: 20V
    • Propagation Delay: 400ns at 5V
    • Available in 16-pin PDIP, CDIP,SOIC, TSSOP packages

     Sensor PIR


    Spesifikasi :
    ItemValue
    Input VoltageDC 4.5V ~ 20V
    Static Current<50uA
    Output Signal0V / 3V (Output high when motion detected)
    Sensing Range7 meters (120 degree cone)
    Delay time8s ~ 200s (adjustable)
    Operating Temperature-15℃ ~ +70℃
    Dimensions24mm*32mm*25mm(Height with lens)
    Weight6.6g


    • Sensor GP2D12

    Spesifikasi :

    • Analog output
    • Effective Range: 10 to 80 cm
    • LED pulse cycle duration: 32 ms
    • Typical response time: 39 ms
    • Typical start up delay: 44 ms
    • Average current consumption: 33 mA
    • Detection area diameter @ 80 cm: 6 cm



    10. Potensiometer


    A. Spesifikasi
    • Type: Rotary a.k.a Radio POT
    • Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
    • Power Rating: 0.3W
    • Maximum Input Voltage: 200Vdc
    • Rotational Life: 2000K cycles

    • Ground
    Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian


    3. Dasar Teori[Back]

    • RESISTOR

    Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :


    Simbol Resistor

    Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :


    Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

    Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :



    Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :
    1. Dua pita pertama dan kedua menentukan nilai dari resistansi
    2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.
    3. Dan terakhir, pita keempat menentukan nilai toleransi.


    Rumus Resistor:

    Seri : Rtotal = R1 + R2 + R3 + ….. + Rn

    Dimana :
    Rtotal = Total Nilai Resistor
    R1 = Resistor ke-1
    R2 = Resistor ke-2
    R3 = Resistor ke-3
    Rn = Resistor ke-n

    Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

    Dimana :
    Rtotal = Total Nilai Resistor
    R1 = Resistor ke-1
    R2 = Resistor ke-2
    R3 = Resistor ke-3
    Rn = Resistor ke-n


    • Dioda
    Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :
    Gambar Simbol Dioda

    Cara Kerja Dioda

    Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

    A. Kondisi tanpa tegangan

    Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

    B. Kondisi tegangan positif (Forward-bias)

    Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

    C. Kondisi tegangan negatif (Reverse-bias)

    Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

    3. Rumus

    rumus

    • Transistor NPN
    Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:
    Simbol Transistor NPN BC547


    Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

    Rumus dari Transitor adalah :

    hFE = iC/iB

    dimana, iC = perubahan arus kolektor

    iB = perubahan arus basis

    hFE = arus yang dicapai


    Rumus dari Transitor adalah :

    Karakteristik Input

    Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

    Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

     Karakteristik Output

    Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

    Gelombang I/O Transistor
     Pemberian bias
            Ada beberapa macam rangkaian pemberian bias, yaitu:
     1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.


    2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.



    • Sensor Infrared
    Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar. Sensor infrared memiliki simbol seperti gambar di bawah ini :


    Prinsip Kerja Sensor Infrared




    Gambar 1. Ilustrasi prinsip kerja sensor infrared

    Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

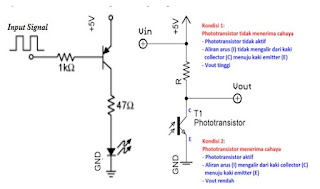

    Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

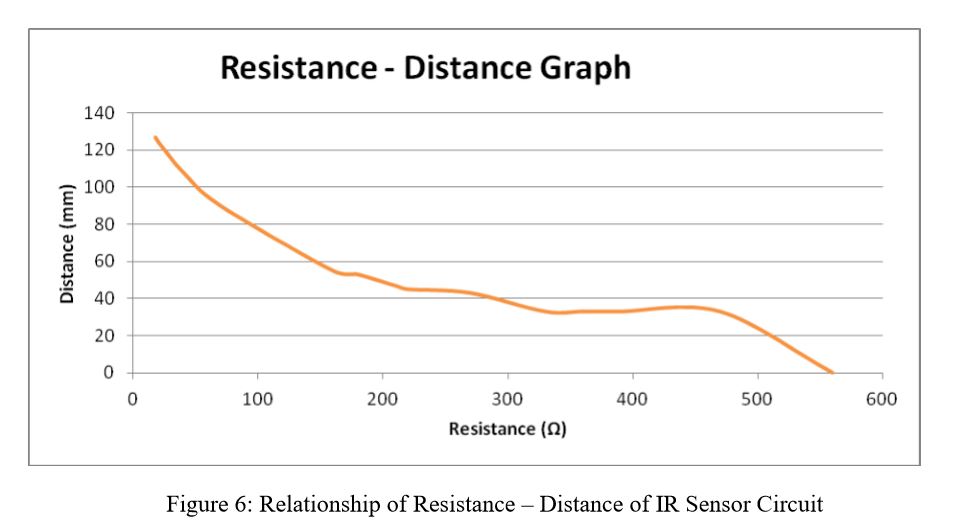

    Grafik Respon Sensor Infrared

    Gambar 4. Grafik respon sensor infrared

    Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.
    • Sensor PIR



      PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia

      Diagram sebsor PIR:



      PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Akan tetapi, tidak seperti sensor infrared kebanyakan yang terdiri dari IR LED dan fototransistor. PIR tidak memancarkan apapun seperti IR LED. Sesuai dengan namanya ‘Passive’, sensor ini hanya merespon energi dari pancaran sinar inframerah pasif yang dimiliki oleh setiap benda yang terdeteksi olehnya. Benda yang bisa dideteksi oleh sensor ini biasanya adalah tubuh manusia.

      Sensor PIR ini bekerja dengan menangkap energi panas yang dihasilkan dari pancaran sinar inframerah pasif yang dimiliki setiap benda dengan suhu benda diatas nol mutlak. Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Prosesnya hampir sama seperti arus listrik yangterbentuk ketika sinar matahari mengenai solar cell.

      Grafik Respon Pir terhadap suhu


      Grafik sensor pir terhadap jarak, kecepatan,arah objek

      7.Sensor GP2D12


      Sensor GP2D12 adalah sensor jarak analog yang menggunakan infrared untuk mendeteksi jarak antara 10 cm sampai 80 cm. GP2D12 mengeluarkan output voltase non linear dalam hubungannya dalam jarak objek dari sensor dan menggunakan interface analog to digital converter (ADC) Spesifikasi Teknis:

      .a. Range 10 – 80 cm

       b. Update frequency/ period 25 Hz / 40ms

       c. power supply voltage 4.5 – 5.5 V

       d. Noise on analog output < 200mV

       e. Mean consumtion 35 mA

       Kelemahan:

      a.    Respon 40ms

      b.    Error bila jarak <10cm dan pada cermin

      c.    Hanya dapat mengukur <80 cm

       Kelebiahan:

      a.    Dapat mengukur jarak pada bidang miring

      b.    Sudut pengukuran sempit

      c.    Sangat direktif

      Berikut Grafik respon  anatara jarak dan deteksi objek terhadap output analog sensor


      8. Multiplexer IC 4052

      Multiplexer sering disebut sebagai Mux atau Mpx untuk mempermudah pengucapan. Komponen ini adalah susunan logika yang memiliki beberapa jalur input, kemudian memindahkannya pada sebuah jalur output saja. Rangkaian digital ini memiliki kecepatan sangat tinggi dalam meneruskan perintah yang sudah diseleksi dengan beberapa logika untuk dipindahkan ke satu jalur. Perintah berupa sinyal digital atau biner diubah menjadi sinyal analog menggunakan transistor untuk kemudian diteruskan ke proses selanjutnya.

      Ø  Klasifikasi Multiplexer

      • 16-1 Multiplexer (4 Baris)
      • 8-1 Multiplexer (3 Baris)
      • 4-1 Multiplexer (2 Baris)
      • 2-1 Multiplexer (1 Baris)

      Ø  Sirkuit Terpadu Multiplexing

      IC NO.FUNGSIOUTPUT
      74157Quad 2 : 1 MuxOutput sama dengan input yang dimasukkan
      74158Quad 2 : 1 MuxOutput berlawanan dengan input
      74153Dual 4 : 1 MuxOutput sama dengan input
      74352Dual 4 : 1 MuxOutput berlawanan dengan input
      741518 : 1 MuxOutput berlawanan dengan input
      7415016 : 1 MuxOutput berlawanan dengan input

      Apa Fungsi Multiplexer?

      Seperti yang sudah dijelaskan di atas, bahwa multiplexer digunakan untuk menyeleksi data untuk kemudian dipindahkan ke satu jalur. Data tersebut diseleksi berdasarkan logika yang dipasangkan oleh operator itu sendiri. Penggunaan mux juga meningkatkan efisiensi transmisi data, sehingga menjadi jauh lebih cepat dibanding tidak menggunakannya.

      ilustrasi sederhana cara kerja multiplexer
      ilustrasi sederhana cara kerja multiplexer

      Ada beberapa aplikasi Mux yang bisa Anda simak berikut ini:

      1.      Sistem Komunikasi

      Penggunaan komponen ini memungkinkan digunakannya sistem komunikasi, seperti stasiun Tributary, Relay, dan sistem transmisi, sehingga menjadi lebih cepat dan efisien. Tidak hanya itu, proses transmisi berbagai jenis data seperti audio dan video dapat digunakan bersamaan.

      2.      Jaringan Telepon

      Sinyal radio yang berasal dari berbagai perangkat akan diintegrasikan ke dalam satu jalur menggunakan multiplexer, kemudian signal tersebut diteruskan ke perangkat tujuan Anda.

      3.      Hard Drive Komputer

      Penggunaan multiplexer bertujuan untuk mengurangi jalur yang terhubung langsung dengan hard drive dengan komponen lain dalam komputer, agar penyimpanan bisa dilakukan dengan maksimal dan minim kesalahan.

      4.      Transmisi Sistem Komputer Satelit

      Mux juga digunakan untuk mentransmisikan data dari komputer satelit ke sistem di bumi menggunakan satelit GPS.


      IC CD4052 adalah IC Multiplexer dan Demultiplexer tegangan tinggi berbasis CMOS. IC umumnya digunakan dalam rangkaian di mana MUX 4: 1 atau DEMUX 1: 4 diperlukan dalam Desain rangkaian Logika yang Dapat Diprogram. Ini dapat menangani tegangan analog dan digital sehingga dapat digunakan dalam konverter Analog ke Digital dan Digital ke Analog.

      CD4052 as 4:1 Multiplexer:

          CD4052 dapat digunakan sebagai Multiplexer 4:1, yaitu dapat mengambil input dari 4-channel dan mengubahnya menjadi output saluran tunggal berdasarkan pin pilihan saluran. Dalam kasus kami empat saluran Input adalah X0Y0, X1Y1, X2Y2 dan X3 dan Y3 dan saluran output tunggal adalah X,Y. Output pada saluran tunggal ditentukan berdasarkan pin pilih saluran A dan B. Keadaan pin pilih dan pemilihan saluran ditunjukkan pada tabel di bawah ini:

      A

      B

      Channel Selected

      0

      0

      Channel 0

      1

      0

      Channel 1

      0

      1

      Channel 2

      1

      1

      Channel 3

       The complete working of a 4:1 MUX using the CD4052 simulation is shown in the video below, the image here shows a snapshot of it.

      CD4052 Multiplexer Circuit Diagram

      Seperti yang Anda lihat pada gambar di atas, pin pemilihan saluran masing-masing adalah 1 dan 0 untuk A dan B. Artinya Saluran 1 yaitu X1 dan Y1 dipilih. Jadi input yang diberikan ke X1 dan Y1 direfleksikan pada pin X dan Y.

      9. Demultiplexer IC 4052

      Setelah memahami apa itu multiplexer, sebaiknya Anda memahami pula tentang apa itu demultiplexer. Sebab, kedua komponen ini kerap disandingkan dan saling berhubungan agar perintah yang dimasukkan oleh operator bisa diteruskan pada komponen komputer lainnya.


      Pada komponen demultiplexer, terdapat satu jalur input dan banyak jalur output. Jalur input inilah yang akan dihubungkan dengan multiplexer.


      Tanpa adanya kedua komponen tersebut, perintah yang dimasukkan oleh operator kemungkinan tidak berjalan dengan lancar, atau minimal sangat lambat. Dengan demikian, komponen itu diperlukan untuk meningkatkan efisiensi dan mengurangi kesalahan.

      Ø  Klasifikasi Demultiplexer

      • 1-16 Demultiplexer (4 Baris)
      • 1-8   Demultiplexer (3 Baris)
      • 1-4   Demultiplexer (2 Baris)
      • 1-2   Demultiplexer (1 Baris)

      Ø  Sirkuit Terpadu Demultiplexing

      IC NO.FUNGSIOUTPUT
      74139Dual 1 : 4 DemuxOutput berkebalikan dengan input
      74156Dual 1 : 4 DemuxOutput merupakan open collector
      741381 : 8 DemuxOutput berkebalikan dengan input
      741541 : 16 DemuxOutput berkebalikan dengan input
      741591 : 16 DemuxOutput merupakan open collector dan sama dengan input

      Fungsi Demultiplexer

      Seperti yang sudah Anda ketahui, bahwa Demultiplexer memiliki satu jalur transisi input dan beberapa jalur output. Jalur output tersebut biasanya langsung terhubung dengan komponen penting dalam komputer.


      Dapat disimpulkan bahwa, data berbentuk seri yang berasal dari mux akan dikonstruksi ulang menjadi berbentuk paralel. Kemudian, perintah atau data tersebut diteruskan pada perangkat yang bersangkutan.


      Berikut ini merupakan aplikasi dari demultiplexer:

      · Sistem Komunikasi

      Demultiplexer menerima data dari multiplexer dan mengubahnya menjadi bentuk semula untuk kemudian diteruskan ke komponen komputer yang bersangkutan. Contohnya adalah video, data berupa gambar akan dikirimkan ke monitor, sedangkan suara akan diteruskan ke pengeras suara.

      · Arithmetic Logic Unit (ALU)

      ALU merupakan microprocessor yang berfungsi untuk melakukan perhitungan. Pada bagian ini, demultiplexer menyimpan output dari ALU ke unit penyimpanan atau register.

      Aritmethic Logic Unit
      Aritmethic Logic Unit / John R. Southern @Flickr

      Komponen multiplexer dan demultiplexer memiliki fungsi yang sangat krusial bagi perangkat komputer. Jika komponen penting ini di komputer Anda mengalami kerusakan, maka bagian lainnya tentu akan sangat terganggu. Bahkan, perintah sederhana seperti menyetel video sekalipun tidak akan terlaksana dengan baik.

      CD4052 as 1:4 Demultiplexer:

          CD4052 dapat digunakan sebagai Demultiplexer 1:4 juga, yaitu dapat mengambil satu input dan menyediakan salah satu dari 4 saluran keluaran berdasarkan pin pilih saluran. Di sini pin input akan menjadi X dan Y. Pin output dapat berupa X0,Y0 atau X1,Y1 atau X2,Y2 atau X3,Y3 berdasarkan nilai yang ditetapkan pada pin A dan B. Kami telah membahas cara memilih saluran menggunakan pin A dan B pada tabel di atas.

      CD4052 Demultiplexer Circuit Diagram

          Gambar di atas menunjukkan simulasi CD4052 dalam rangkaian demultiplexer, cara kerja lengkapnya dapat ditemukan di video yang ditautkan di bawah ini. Seperti yang Anda lihat di sini, saluran 2 dipilih dengan menjadikan A sebagai 0 dan B sebagai 1. Dan karenanya input yang diberikan ke pin X dan Y direfleksikan pada pin saluran 2 X2 dan Y2

      10. Relay


      Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.



      Ada besi atau yang disebut dengan nama inti besi dililit oleh sebuah kumparan yang berfungsi sebagai pengendali.  Sehingga kumparan kumparan yang diberikan arus listrik maka akan menghasilkan gaya elektromagnet.  Gaya tersebut selanjutnya akan menarik angker untuk pindah dari biasanya tutup ke buka normal.  Dengan demikian saklar menjadi pada posisi baru yang biasanya terbuka yang dapat menghantarkan arus listrik.  Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normal close.

      Fitur:

      1. Tegangan pemicu (tegangan kumparan) 5V

      2. Arus pemicu 70mA

      3. Beban maksimum AC 10A @ 250 / 125V

      4. Maksimum baban DC 10A @ 30 / 28V

      5. Switching maksimum

      11. Motor DC



      Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

      Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti



      Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

      12. Lampu


      Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.

      13. Baterai


                 Gambar Baterai

               Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

      `14. Ground
          Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

    Potensiometer

    Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.

    • Transistor NPN

    Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:
    Simbol Transistor NPN BC547


    Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

    Rumus dari Transitor adalah :

    hFE = iC/iB

    dimana, iC = perubahan arus kolektor

    iB = perubahan arus basis

    hFE = arus yang dicapai


    Rumus dari Transitor adalah :

    Karakteristik Input

    Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

    Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

     Pemberian bias
            Ada beberapa macam rangkaian pemberian bias, yaitu:
     1. Fixed bias yaitu, arus bias IB didapat dari VCC yang dihubungkan ke kaki B melewati tahanan R seperti gambar 58. Karakteristik Output.


    2.Self Bias adalah arus input didapatkan dari pemberian tegangan input VBB seperti gambar 60.


    Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

    Gelombang I/O Transistor



    • OP-AMP

    Simbol




    Berfungsi sebagai penguat atau pembanding tegangan input dengan output.





    Karakteristik IC OpAmp

    • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
    • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
    • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
    • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
    • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
    • Karakteristik tidak berubah dengan suhu


    Karakteristik IC OpAmp

    • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
    • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
    • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
    • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
    • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
    • Karakteristik tidak berubah dengan suhu

    Inverting Amplifier


     Rumus:

    NonInverting

     Rumus:

    Komparator

    Rumus:

    Adder

    Rumus:

    Bentuk Gelombang
    • Relay
    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini :
    Gambar Simbol Relay


    Kapasitas Pengalihan Maksimum:

    Cara Kerja Relay :
    1. Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point.
    2. Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close.
    3. Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.

      • Light Emitting Code (LED)
        Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

          Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

      Simbol dan Bentuk LED (Light Emitting Diode)Bentuk dan Simbol LED (Light Emitting Diode)


      Cara Kerja LED (Light Emitting Diode)

      Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

      LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

      Cara kerja LED (Light Emitting Diode)

      LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya


      • Motor DC
           Motor DC adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
      Simbol DC Motor :



      Cara Kerja Motor DC :
              Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.

      Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

      • Push Button Switch

      Push button switch (saklar tombol dorong) adalah jenis saklar dua posisi yang dapat menghubungkan aliran arus listrik pada saat pengguna menekannya dan memutuskan hubungan listrik tersebut apabila kita melepaskannya.

      • Voltmeter

      Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

      • Ground
      Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

      4. Percobaan[Back]
      A. Prosedur Percobaan

      Step 1:SUSUN dan SIAPKAN KOMPONEN

      Step 2:RANGKAI KOMPONEN

      Step 3: BUAT SIMULASI PADA PROTEUS

      Step 4: MENCOBA RANGKAIAN

      Step 5: MENERAPKAN RANGKAIAN


      B. Rangkaian Simulasi

      • Gambar Rangkaian


      • Prinsip Kerja

      Sensor PIR

      Jika seseorang ingin memasuki toilet dan berada di dekat pintu toilet, maka sensor pir yang ada di dekat pintu akan mendeteksi keberadaaan orang tersebut atau berlogika 1, sehigga sensor aktif, maka arus dari power supply akan diteruskan ke kaki Vcc sensor, kaki Vout sensor, dan arus diteruskan ke IC multiplexer 4052. Jika kondisi pada input selektif multiplexer A dan inh dihubungkan ke groound, dan B dihubungkan ke power supply, maka output multiplexer akan diambil dari input X2 dan Y2, kemudian dari output X arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,78 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan pintu dan pintu terbuka.

      Sensor Infrared

      Setelah orang tersebut masuk, maka di dekat pintu dalam toilet terdapat sensor infrared yang aktif setelah orang tersebut berada didekat sensor. Sensor infrared aktif, maka arus dari power supply akan diteruskan ke kaki Vcc sensor, kaki Vout sensor, dan arus diteruskan ke IC multiplexer 4052. Jika kondisi pada input selektif multiplexer A dan inh dihubungkan ke groound, dan B dihubungkan ke power supply, maka output multiplexer akan diambil dari input X2 dan Y2, kemudian dari output X arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,79 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan pintu dan pintu tertutup. Output dari sensor infrared juga menghidupkan lampu yang ada dalam toilet.

      Sensor Jarak
      Setelah orang tersebut berada dalam toilet dan berjalan menuju kloset, maka di dekat kloset terdapat sensor jarak yang mana sensor tersebut akan aktif jika jarak dari sensor ke objek yaitu kurang atau sama dengan 36 cm. Setelah sensor aktif, maka arus dari power supply akan diteruskan keluar dari kaki Vout sensor kemudian menuju detector, pada detector, penguatan yang dihasilan adalah tegangan pada kaki non inverting dikurang dengan tegangan pada kaki inverting kemudian dikali dengan Aol. Dan pada output detector terbaca tegangan yaitu sebesar +13,9 V. Kemudian arus dari detector akan diteruskan menuju multiplexer. Kemudian dari output Y arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,86 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan penutup kloset dan kloset terbuka.

      Sensor Touch
      Setelah orang tersebut selesai, maka terdapat sensor touch di dekat kloset yang akan memepermudah untuk membersihkan dan menutup penutup kloset. Jika sensor touch aktif, maka maka arus dari power supply akan diteruskan ke kaki Vcc sensor, kaki Vout sensor, dan arus diteruskan ke IC multiplexer 4052. Jika kondisi pada input selektif multiplexer A dan inh dihubungkan ke ground, dan B dihubungkan ke power supply, maka output multiplexer akan diambil dari input X2 dan Y2, kemudian dari output Y arus diteruskan ke demultiplexer dan arus akan dikecilkan di resistor 10k, tegangan pada basis transistor terbaca sebesar + 0,79 volt. Tegangan tersebut cukup untuk mengaktifkan transistor. Transistor aktif maka akan memicu arus dari power supply, arus melewati relay menuju kaki kolektor transistor, menuju kaki emitor transistor dan arus diteruskan ke ground. Dengan adanya arus pada relay menyebabkan saklar pada relay berpindah posisi yang menyebabkan loop menjadi tertutup, sehingga motor dc aktif dan akan menggerakkan penutup kloset dan kloset tertutup dan motor dc yang lain akan menggerakkan pembersih untuk membersihkan kloset.
      5. Video[Back]

      A. VIDEO SIMULASI RANGKAIAN



      B.VIDEO MERANGKAI RANGKAIAN APLIKASI









      6. Link Download[Back]


      Tidak ada komentar:

      Posting Komentar

      Smart Smoking Room Encoder Decoder

      KONTROL SMART SMOKING ROOM [KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan ...
